Прекинувач за исклучување на PV: „Безбедносен старател“ на соларни системи - Комплетен водич

I. Дефиниција и функција на прекинувачи за исклучување на PV

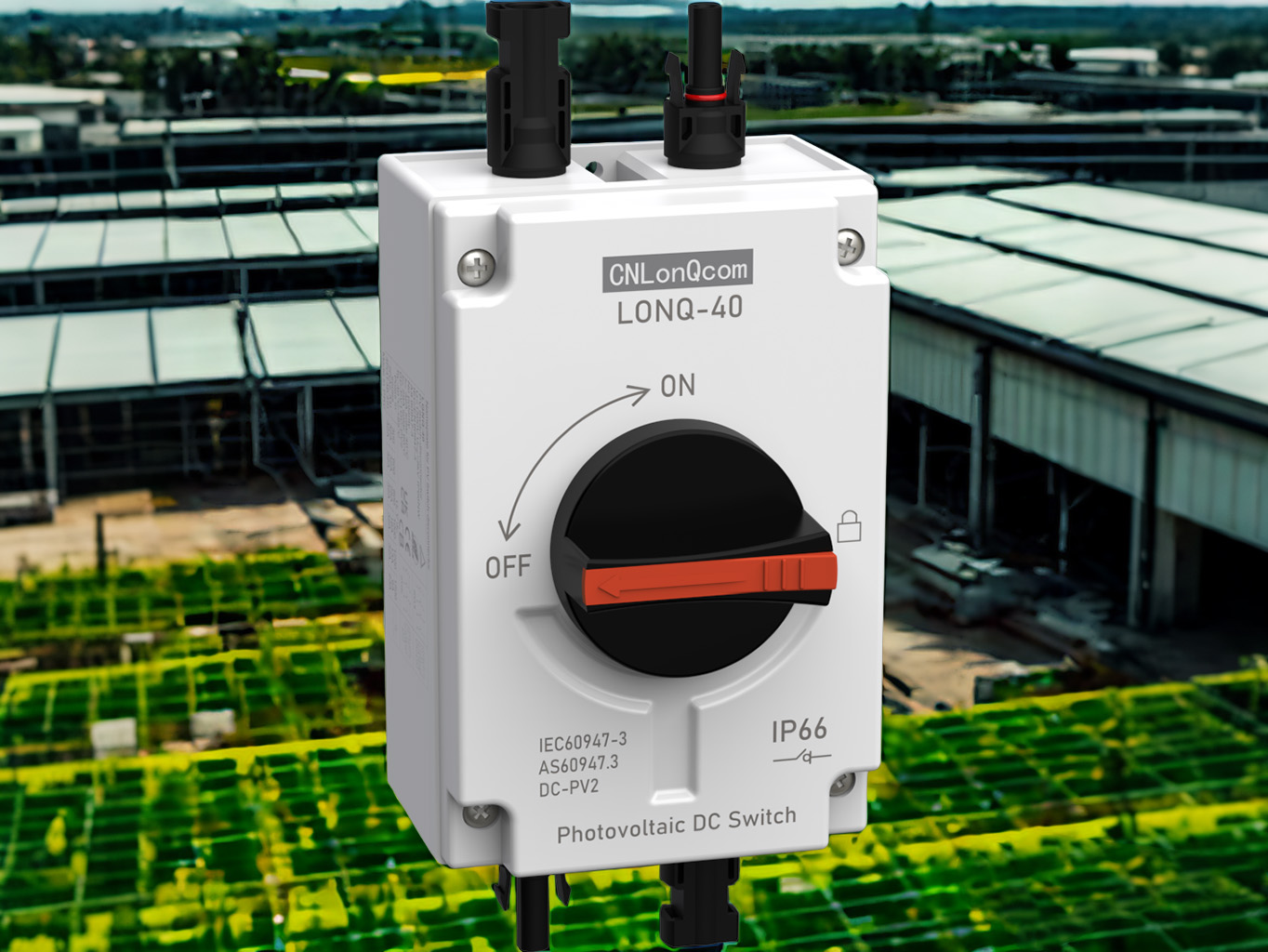

PV -прекинувачот за исклучување на PV е безбедносен прекинувач специјално дизајниран за DC кола во системите за соларна енергија.     Служи две основни функции: електрична изолација и исклучување на итни случаи, дејствувајќи како „сопирачка за итни случаи“ на PV систем за да се обезбеди апсолутна безбедност за време на одржување или дефекти.

Основни функции

Физичка изолација: Обезбедува видлива точка на прекин за да се обезбеди никакви тековни текови за време на одржувањето.

Заштита на преоптоварување: Некои модели интегрираат осигурувачи за да спречат оштетување на краток спој.

Сегментација на системот: Овозможува селективно исклучување на индивидуалните жици без да влијае на целиот систем.

Зошто соларни системи мора да користат посветени прекинувачи за исклучување?

✔ Стандардните прекинувачи за наизменична струја не можат со сигурност да ги прекинуваат DC лаковите (опасни!).

✔ Во согласност со меѓународните стандарди за безбедност (на пр., NEC 690.17).

✔ спречува обратна струја да ги оштети компонентите.

Ii.     Основни улоги на прекинувачи за исклучување на PV

1. Безбедносна изолација (примарна цел)

Безбедност за одржување: Овозможува јасен физички прекин при сервисирање на инвертори или жици.

Исклучување за итни случаи: Брзо го прекинува високиот напон на DC во случај на пожар, молња, итн.

Заштита на обратна струја: спречува инвертерите да ја хранат моќта назад во панелите ноќе.

2 Заштита на преоптоварување (подобрени карактеристики)

Ефективност за имплементација на типот на заштита

Заштита на краток спој Вграден DC осигурувач ја прекинува струјата на дефектот (до 1000VDC/20KA).

Механизмот за термомагнетно патување со прекумерна струја спречува прегревање/пожари на кабел.

Дизајн на брза заштита на грешки на лакот (<3ms) е во согласност со стандардите за дефект на лакот UL1699B.

3. Управување со системот

Контрола специфична за стринг: Големите растенија можат да управуваат со делови (на пр., 1 прекинувач на 10 жици).

Видливост на статусот: Прозорецот за механички индикатор (некои со LED светла) покажува состојба на вклучување/исклучување.

Iii.     Видови и избор на прекинувачи за исклучување на PV

1. од структура

Апликации за карактеристики на типот

Механичка рачка на рачна рачка + видлива точка на прекин, ниска цена.    Станбени/мали комерцијални системи.

Тип на прекин на оптоварувањето може да ја прекине струјата на оптоварувањето (бара лак за лак).    PV низи со средна скала.

Интегриран DC осигурувач од типот на комбинација, дизајн со двојна намена.    Тековни сценарија со висок краток спој.

2 со рејтинг на напон

600VDC класа: Стандард за станбени системи (Кина/Европа).

1000VDC класа: Големи соларни фарми (барање на САД NEC).

Класа 1500VDC: Ултра-високи напонски системи на следната генерација (економично).

Iv. Како да изберете PV прекинувач за исклучување?

1. Проверете сертификати

Северна Америка: UL 98B, NEC 690.17.

Европа: IEC 60947-3, VDE 0660.

2. Клучни параметри

Номинален напон ≥ Систем максимум напон (20% маргина).

Капацитет на кршење ≥ Очекувана струја со краток спој.

Оценка за заштита: IP65+ за употреба на отворено.

V. Совети за инсталација и одржување

1. Локација за инсталација

Задолжително: Во рамките на 1 метар од влезот на инверторот DC (барањата за NEC).

Препорачано: на излез на комбинаторска кутија.

2. Одржување

Проверете ја оксидацијата на контакт на секои 6 месеци.

Брзина на кршење на тестот на годишно ниво.

Проверете ја отпорноста на заземјувањето пред сезоната на грмотевици.

Заклучок: Прво безбедност, изолацијата е клучна!

Иако се мали, прекинувачите за исклучување на PV се последната линија на одбрана за лична безбедност.     Со пораст на 1500V системи и паметни PV, прекинувачите од следните генерации се развиваат кон поголем напон, побрзо кршење и интеграција на IoT.
