PV Combiner Box: „Manager Manager Smart Power“ на соларни системи - сеопфатен водич

I. Дефиниција и функција на PV комбинаторски кутии

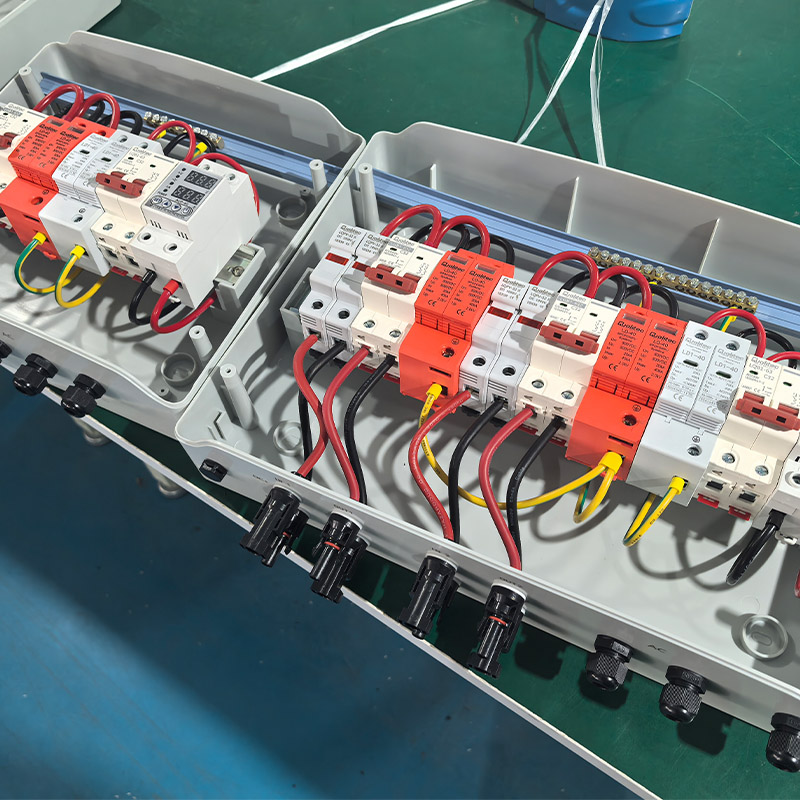

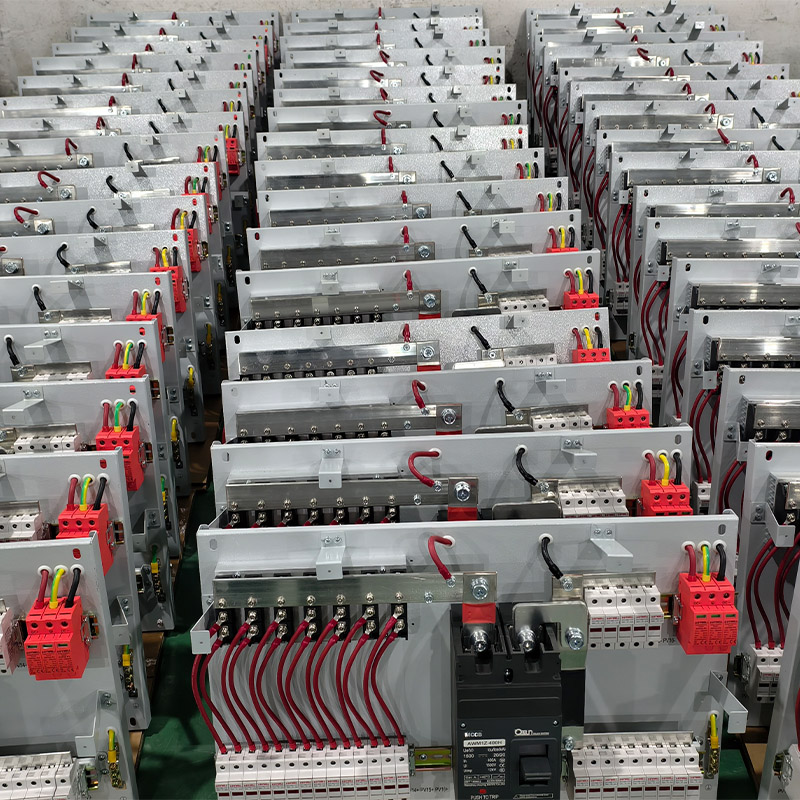

PV комбинаторска кутија (фотоволтаична комбинаторска кутија) е критична електрична компонента во системите за соларна енергија. Тој е одговорен за собирање, заштита и следење на DC моќноста генерирана од PV жици и пренесување на инверторот. Дејствувајќи како „центар за испраќање на електрична енергија“ на соларна централа, обезбедува ефикасен и безбеден пренос на електрична енергија.

Основни функции

Тековна агрегација: Паралелно поврзување на повеќе PV жици (на пр., 12-24 жици) за да се намали нередот на кабелот и да се оптимизира структурата на системот.

Заштита на кола: спречува преоптоварување, кратки кола и обратни струи, обезбедувајќи безбедно работење.

Паметно следење: Откривање во реално време на напон, струја и моќност за секоја низа, овозможувајќи дијагностицирање на брза дефект.

Зошто ви треба комбинаторска кутија?

✔ Ја подобрува сигурноста на системот со спречување на неуспеси на единечна низа да влијаат на целокупната генерација.

✔ ги намалува загубите на линијата и ја подобрува ефикасноста на преносот.

✔ Обезбедува податоци за паметно работење, намалување на долгорочните трошоци за одржување.

Ii. Основни улоги на PV комбинирани кутии

1. Тековна агрегација за оптимизиран пренос

PV модулите обично се поврзани во жиците, а кутијата за комбинирани спојуваат повеќе жици за да формираат излез со поголема струја.

Пример: Сончевиот систем од 10kW може да се состои од 5 жици (2kW секоја), што комбинираната кутија ги комбинира пред да испрати моќ на инверторот.

2. Повеќеслојна заштита на колото

Функција за карактеристики на заштита

DC Busker/Circuit Breaker го отсекува колото за време на преоптоварување или кратки кола за да се спречат опасностите од пожар.

Блокирањето на диодата спречува проток на обратна струја (на пр., Кога низата е засенчена).

Заштита за заштита на набудување против напонски шила предизвикани од молња или флуктуации на мрежата.

3. Паметно следење и одржување

Напредни комбинирани кутии имаат логирање на податоци, следење: следење:

✅ струја/напон по низа

✅ Вкупна моќност и ефикасност на системот

✅ Аларми за грешки (на пр., Абнормални жици, заробени осигурувачи)

Далечинско следење (4G/Wi-Fi) овозможува брзо решавање на проблеми.

Iii. Заштита на гром во PV комбинирани кутии

Бидејќи PV системите се изложени на отворено, заштитата на молња е клучна карактеристика за дизајн!

1. Уред за заштита на пренапони (СПД)

Функција: Апсорбира високо-напонски зголемувања од молња или мрежни флуктуации.

Инсталација: Обично поставени на терминалите за влез/излез DC.

2. Заштита на заземјување

Металното куќиште мора да биде правилно заземјен за безбедно да ги дисипира струите на молња.

Стандард: Отпорност на земја <4Ω (<1Ω за големи растенија).

3. Дизајн на изолација

Терминалите за изолација на молња спречуваат високи напони да влијаат врз другите кола.

⚠ Важни белешки:

Во области склони кон молња, изберете TUV/CE-овластени кутии со високи оценки за заштита (на пр., IP65).

Редовно проверувајте SPD (заменете ги на секои 2 години).

Iv. Видови на PV комбинирани кутии и водич за избор

Комбинерските кутии се категоризираат со апликација:

1. по број на влезови

Тип на карактеристики на апликација

4-8 влез (мала) станбена покривка PV едноставна структура, ниска цена

12-24 Влезни (стандардни) комерцијални/средни растенија Паметен мониторинг, робусна заштита на молња

24+ Влезни (големи) алатка соларни фарми Висока заштита (IP67), далечински управувач

2 по функционалност

Основни: осигурувачи + прекинувачи (буџетски проекти)

Паметно: Логирање на податоци, анти-реверс, закрепнување на PID (премиум комерцијална употреба)

Експлозија-доказ: За опасни околини (не'рѓосувачки челик + сертификати)

3 со стил на монтирање

Монтиран со wallидови: Заштеда на простор за покривите

Подот: Полесно одржување за големи растенија

V. Како да се избере вистинската кутија за комбинирани?

1. Совпаѓаат канали за внесување

Станбени: 4-8 влезови

Комерцијална: 12-24 влезови

Алатка-скала: 24+ влезови (модуларен дизајн)

2 Проверете го рејтингот за заштита

Надворешно: Минимален IP65 (прашина/водоотпорен)

Крајбрежна/индустриска: куќиште од не'рѓосувачки челик

3 Приоретизирајте ги паметните карактеристики

Одлучете се за модели со скенирање на кривата IV и далечински мониторинг за полесна дијагностика.

4. Потврдете се сертификати

Интернационал: Tuv, CE, UL (Северна Америка)

Домашни: CQC, сертификација „Златно сонце“

Заклучок: Неизвесниот херој на соларни системи

Иако честопати се занемаруваат, PV комбинираните кутии се неопходни за ефикасно и безбедно производство на соларна енергија. Од тековната агрегација до заштитата на молња, тие ги зголемуваат перформансите на системот на секое ниво.

Совети за избор:

🔹 Станбени PV → 4-8 влезни паметни модели (Wi-Fi мониторинг)

🔹 Комерцијални растенија → 12-24 Влез, високо-заштитен (IP65 + SPD)

🔹 алатка-скала → модуларна, далечински управувана

Надградете го вашиот соларен систем денес - пак, комбинираната кутија да биде вашиот „паметен менаџер за електрична енергија“! ☀
