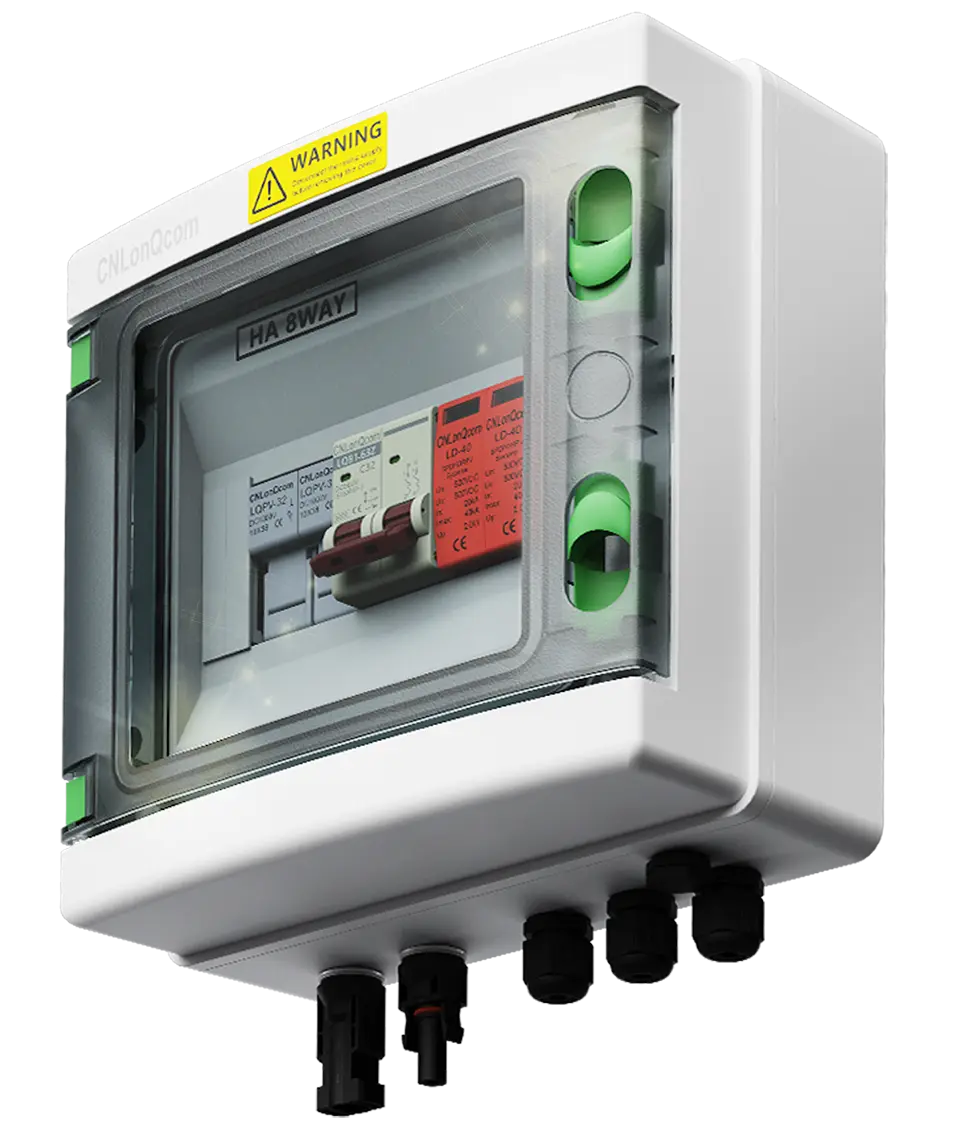

PV Combiner Box 1 во 1 Out DC500V

CNLONQCOM IP65 PV Combiner Box 1 во 1 Out DC500V/600V/800V со заштита од прекинувач и заштита на молња и осигурувач за соларни панели на отворено DC системи, RV, домови, чамци
● Оценет напон: DC500V600V/800V
● Оценета струја: 6/10/16/20/25/32/40/50/63А
● Стринг: 1in 1out
● Максимална влезна струја по низа: 6/10/15/20/25/30А
● Максимална излезна струја по стринг: 6/10/16/20/20/32/40/50/63/80/ 100/125А
● Конектор: MC-4 или PG
● Стандард: IEC60269-6, IEC60947-2, IEC61643-1
● Материјал за домување: компјутер+апс
● Сертификат: CE, IP65, ROHS, ISO9001

Модел:LQX 1/1B.8H DC500V/600V/800V

Испрати барање

Опис на производот

Технички податоци
Модел	LQX 1/1B.8H DC500V/600V/800V
Тип	MCB и SPD и Fuse
Низа	1 во 1 надвор
Оценет напон UE (V)	DC500/600/800
Максимална влезна струја по низа (а)	6/10/15/20/25/30 по избор
Максимална излезна струја по низа (а)	10/16/20/25/32/40/50/63/80/100/125 по избор
Сертификат за квалитет	CE 、 ISO9001 、 ROHS 、 IP65 、 TUV
стандард	IEC60947-2 、 IEC61643-1 、 IEC60269-6
Минијатурен прекинувач на колото (MCB)		Заштитник на пренапони (СПД)
Тековна оценка на рамка (а)	63/125	Во (8/20) САД (КА)	20
Оценета струја во (а)	10/16/20/25/32/40/50/63/80/100/125 по избор	Imax (8/20) нас (КА)	40
Оценет напон UE (V)	DC500/600/800	Оценет напон UE (V)	DC500/600/800
Оценет изолациски напон UI (V)	DC1000	Ниво на заштита на напон (KV)	2.0/2.5
Импулс издржи напон UIMP (KV)	4	Столбови	2П
ИЦИ за кршење на капацитетот (КА)	6	Материјал за домување	Па
LCS за капацитет на RunBreaking (LCU)	75%	Дебелина на чип (мм)	6
Тип на крива	C	Безбегнување
Столбови	2	Оценета струја во (а)	6/10/15/20/25/30 по избор
Режим на жици	Нема поларитет, горниот дел и дното надвор или дното во и нагоре	Оценет напон UE (V)	DC1000
Материјал за домување	Па	Столбови	2П
Материјал за спроводник	Бакар	Големина на осигурувачот (мм)	10*38
Механички живот (максимум)	20000	Материјал за домување	Па
Електричен живот (максимум)	6000	Животна средина
Пред-инсталиран PV кабел		Работна температура	-25 ℃ до +60
Дијаметар на кабел	6,1мм	Влажност	≤95%
Максимален напон (V)	1500	Надморска височина	2000м
Максимална струја (а)	55	Инсталација	Монтирање на wallидот
Куќишта
Материјал	Компјутер+апс
Ниво на заштита	IP65
Ниво на заштита на влијанието	IK10
Влезен или излезен конектор	PG или MC-4 конектори

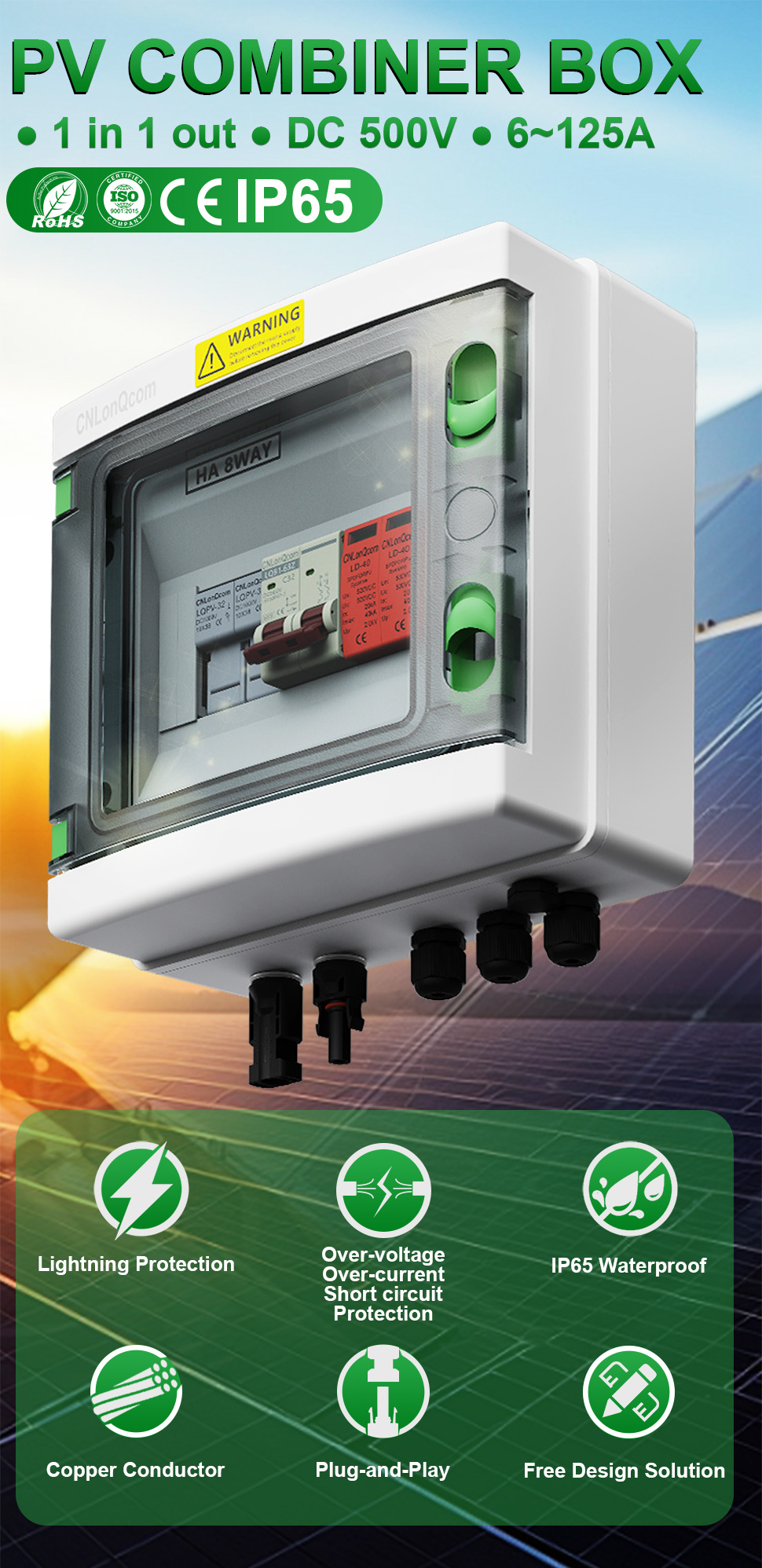

PV комбинаторска кутија

● 1 во 1 надвор ● DC 500V/600V/800V ● 6 ~ 125A

IP65

Заштита на молња
Над-напон
Прекумерна струја
Краток спој
Заштита
IP65 водоотпорен
Бакар диригент
Приклучок и игра
Бесплатно решение за дизајн

Големина

LWH: 245215100 (мм)

Механички надграден процес на крцкање за мир на умот

Совет:
-Инсталацијата на конекторите MC-4 ќе има претходно инсталирани кабли, PG конекторите немаат
② Поточен поврзан кабел по дифолт според номиналниот дијаметар на струјата од 4 ~ 20мм²промена или според барањата на клиентите

Цврсто пакување

гарантира замена на оштетените производи

1Производ во внатрешна кутија

3 слоја на задебелена хартија Крафт

2Надворешна кутија

5-парна брановиден екстра тешко

3Испорака

Брза пратка

Модел	Жици	Внатрешна кутија (Компјутери/см)	Надворешна кутија (см)	Qty (Компјутери)	Г.В. (кг)
LONQ-40.2-1	2in 1out	1/2610.812	57,527,549.5	20	21

Целосно сертифициран

Производители на брендирани извори со висок квалитет и ниска цена

ISO:20224Q20298ROS
MCB:Op221014.wlnco77
СПД:OP221014.WLNC076
Кутија:ZRC2312055XY-LVD-C1
Заливот:Op221014.wlnco75
Конектор:SP1001GZ2204569

Совет: Контактирајте не за повеќе сертификати

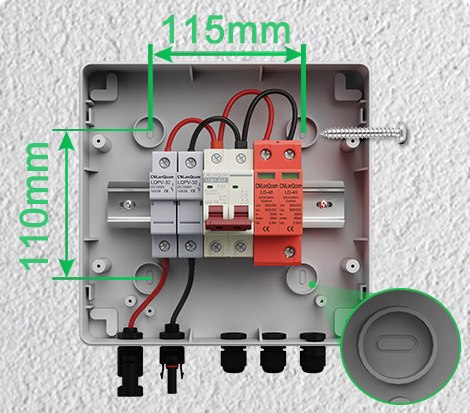

Инсталирајте адијација и жици

Инсталација

1. перформација

Сечење дупки во wallидот со вежба и вметнување цевки за експанзија.
2.ид монтирање

Поставете ја кутијата на wallидот со завртки Преку овие четири дупки.

1 на 1 од жици

Детали за производот

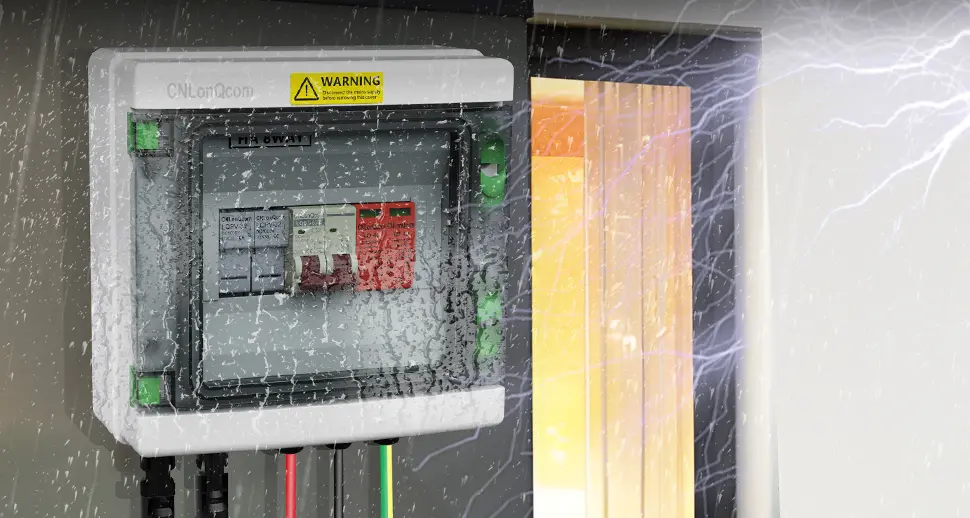

Водоотпорна оценка IP65

По неколку симулации водоотпорни тестови,
За да се осигура дека производот го исполнува нивото на заштита на IP65

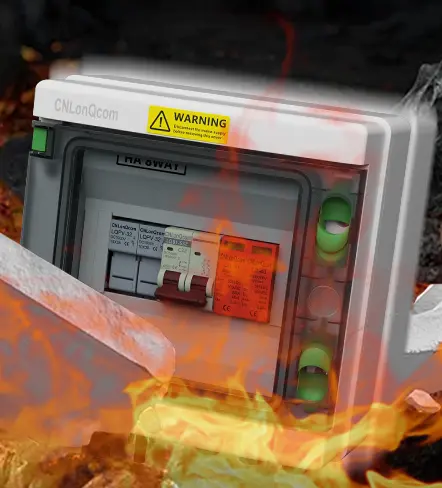

Пламен
Ретардант

Не-затегнување
УВ отпорен
Компјутер+АБС школка

Школка е направена од компјутер+ABS материјал,
Не се плаши од сончева светлина.
Се спротивставува
Топлина и студ

Нормална работа на -25 ° C ~+60 ° C
Водоотпорен
Заптивки

Две водоотпорни заптивки внатре
и надвор
Приклучок и игра

Опремени со PV или PG конектори
За брза врска
Монтирање на wallидот

Цврсто поставени на сите четири агли,
Цврст и не паѓа

DC прекинувач на колото

Номинален напон	DC 500V
Номинална струја	10 ~ 125а
Пол	2П
Стандард	IEC 60947-2
Сертификати	CE

Заштитник на DC Surge

Номинален напон	DC 500V
Струја на празнење	20 / 40ka
Пол	2П
Стандард	IEC 61643-31
Сертификати	CE

DC осигурувач

Номинален напон	DC 1000V
Номинална струја	6-30а
Големина на осигурувачот	10*38мм
Стандард	IEC 60269-6
Сертификати	CE

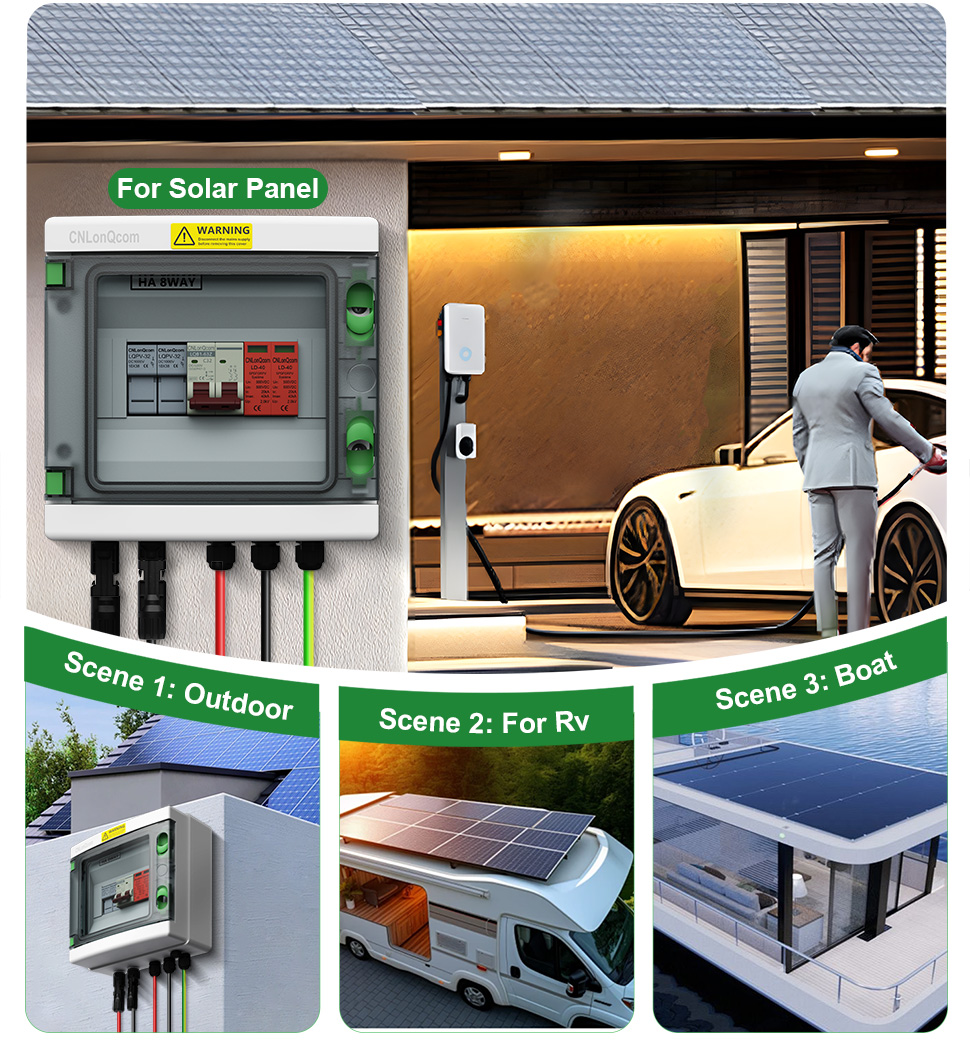

Апликација Scenairi10

HA Series Cnlonqcom HA Plastic PV Combiner Box 1 во 1 Out DC500V има водоотпорен случај на компјутер+ABS со запечатена конструкција,Заштита на преоптоварување, заштита од краток спој, заштита од пренапон, прашина, заштита на влага и молња.

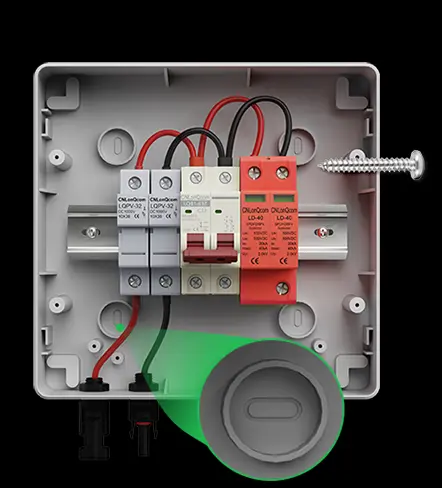

Внатрешните компоненти на пластичната PV комбинаторска кутија PV серија 1 во 1 Out DC500V/600V/800V се2P MCB, 2P SPD и 2P осигурувач, кои се изработени од школка ПА.

SPD модулите и јадрата на осигурувачи можат брзо да се заменат без да се отстрани капакот кога се оштетени.

Пластична PV-комбинаторска кутија за PV серија на CNLONQCOM 1 во 1 Out DC500V/600V/800V главно се користат за заштита на PV системите и честопати се користат во системите надвор од мрежа или мрежни мрежи. Како што еPV панели, RV, брод, PV на отворено, домаќинство, итн..

PV Combiner Box 1 во 1 Out DC500V/600V/800Vефикасно ги штити инверторите и соларните панели од оштетување и испраќа од пожар.
