Кои се сценаријата за користење на DC комбинираните кутии?

Принципот на работа на акутија за комбинирањепрвенствено вклучува поврзување и заштита на колото. Кога фотоволтаичните модули генерираат еднонасочна струја, тие се поврзани со влезната порта на кутијата за комбинирање преку кабли. Колото во кутијата за комбинирање ја комбинира и дистрибуира оваа еднонасочна моќност, а потоа ја емитува комбинираната еднонасочна моќност на инвертер или друга опрема. За време на процесот на комбинирање, кутијата за комбинирање ги следи параметрите како струја, напон и моќност за секоја фотоволтаична низа и имплементира заштитни уреди за краток спој, обратна врска и прекумерна струја.

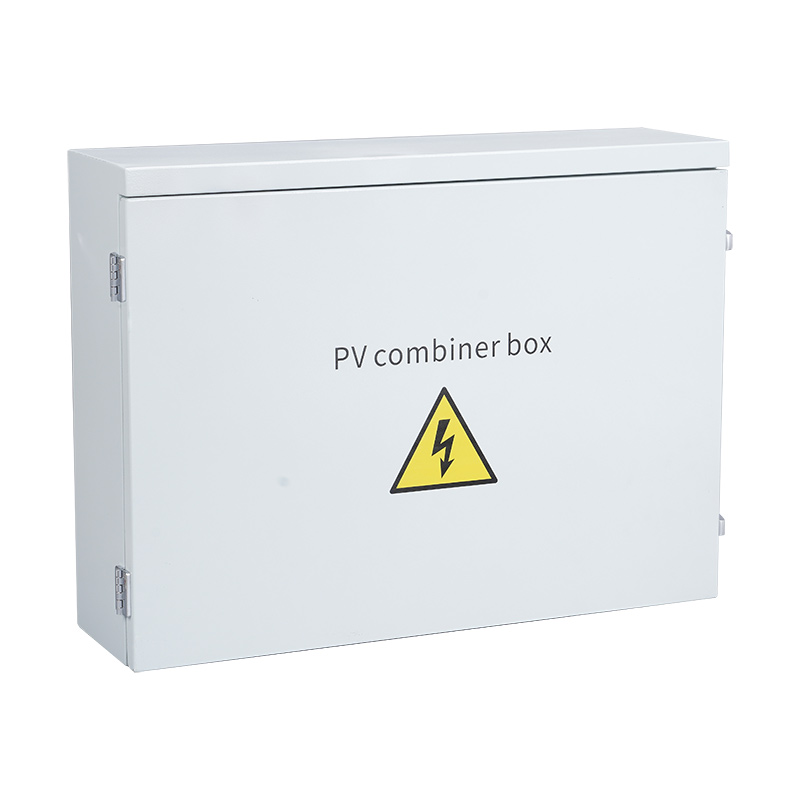

1. Кутија со DC комбинација

Ова комбинира повеќекратниDCструи генерирани од соларна низа до влезот на инвертерот. За да се намали влијанието врз мрежата и да се спречи оштетување на инвертерот поради прекумерен напон, обично се користи повеќеканална паралелна врска. Врз основа на опсегот на влезниот DC напон на инверторот, одреден број на PV модули со исти спецификации се поврзани во серија за да формираат низа на PV модул. Овие жици потоа се поврзани со кутијата за комбинирање за заштита од гром на PV-низа. Излезот потоа се насочува низ громобран и прекинувач, што го олеснува поврзувањето со следните инвертери.

2. Кутија за комбинирање на наизменична струја

Се користи за системи за производство на фотонапонска енергија составени од струјни инвертери и се инсталира помеѓу излезната страна на наизменична струја на инвертерот и точката/оптоварувањето за поврзување на мрежата. Опремен е со влезни прекинувачи, излезни прекинувачи, AC громобрански одводници и опционални интелигентни инструменти за следење (напон, струја, моќност, електрична енергија и други сигнали на системот за следење). Неговата главна функција е да ги комбинира излезните струи на повеќе инвертери и да ги заштити инвертерите од штети од страната/оптоварувањето на конекцијата на AC мрежата. Служи како точка на исклучување на излезот на инвертерот, ја подобрува безбедноста на системот и ја штити безбедноста на персоналот за инсталација и одржување.

Забелешки за електричната инсталација на комбинираната кутија

(1) Само професионални електроинженери можат да работат и да ги поврзуваат жиците; работата и жици мора да се усогласат со релевантните стандарди на земјата и локалната област;

(2) Пред да го инсталиратекутија за комбинирање, користете мегоомметар за да извршите тестирање на изолацијата на внатрешните компоненти.

(3) Распоредот и растојанието на компонентите во кутијата треба да се усогласат со одредбите на релевантните прописи и треба да ги обезбедуваат барањата за пуштање во работа, работа, одржување, проверка и безбедно работење.

(4) Влезот и излезот не можат да се поврзат обратно.

(5) По поврзувањето на разводната кутија за заштита од гром со PV системот за производство на енергија, терминалот за заземјување на кутијата за заштита од гром треба сигурно да се поврзе со жица за заземјување или собирница за заштита од гром.

(6) Кога поврзувате надворешни жици, проверете дали завртките се затегнати за да спречите олабавување на жиците.

(7) Дијаграмот на системот што не бледне и потребните секундарни дијаграми за поврзување треба да бидат цврсто прицврстени во кутијата или на вратата на кабинетот.

(8) За жици треба да се користат кабли отпорни на пламен. Тие треба да бидат уредно, убаво и безбедно поставени за да се обезбеди добар контакт.
