Разбирање на прекинувачите со обликувани куќишта (MCCB): „Чувари“ на безбедноста на електричните кола

Во нисконапонските системи за дистрибуција на електрична енергија, постои клучен уред кој тивко ја заштитува безбедноста на колото - наПрекинувач со обликуван случај(MCCB). За разлика од големите мотори кои работат со татнеж или прецизни инструменти кои привлекуваат внимание, MCCB стана неопходен „чувар на безбедност“ во сценарија како што се индустриското производство, градежните електрични системи и апликациите за нова енергија, благодарение на неговите силни заштитни способности и широката приспособливост. Денес, ќе го истражиме овој уред од повеќе димензии за да ги откриеме тајните за тоа како ја штити безбедноста на колото.

I. Запознавање со MCCB: Што се тие и што ги прави различни?

Во суштина, MCCB е заштитен електричен уред кој се користи во нисконапонските системи за дистрибуција на електрична енергија, со својата основна улога како „чувар“ на безбедноста на колото. Структурно, главно се состои од изолирани пластични куќишта со висока цврстина, спроводливи контакти и единици за патување. Изолираното куќиште не само што ги штити внатрешните компоненти од надворешни пречки, туку и ефикасно ги спречува опасностите од електричен удар.

Многу луѓе ги мешаат MCCB со почестите минијатурни прекинувачи (MCB), но постојат значителни разлики помеѓу двете. Во споредба со MCB, MCCB имаат повисока номинална струја (обично во опсег од 63A до 1600A) и посилен капацитет на прекин, што им овозможува да се справат со електрични сценарија со голема моќност. На пример, MCB најчесто се користат во приклучоци за домаќинство и кола за осветлување, додека MCCB повеќе се потпираат за заштита на моторите во фабричките работилници и главните кола за дистрибуција на електрична енергија во големи згради.

II. Откривање на основните функции: како MCCB ја штитат безбедноста на колото?

Основната вредност на MCCB лежи во „заштитата“, која може да се подели на три клучни функции за да се спротивстави на ризиците од дефект на колото од различни димензии.

Прво е заштита од преоптоварување. Кога струјата во колото континуирано ја надминува номиналната струја на прекинувачот - како на пример кога повеќе уреди во фабриката се активираат истовремено, предизвикувајќи прекумерно оптоварување - биметалличната лента во внатрешноста на прекинувачот се загрева и се деформира поради термичкиот ефект на струјата. Ова потоа го активира механизмот за исклучување за брзо прекинување на колото. Овој процес ефикасно го спречува изгорувањето на изолациониот слој на жиците поради продолжено прегревање, запирајќи ги пожарите на изворот.

Второ е заштитата од краток спој. Краткиот спој е еден од најопасните дефекти во колото. Кога ќе се појави, ненадејниот наплив на масивна струја може да ја изгори опремата, па дури и да предизвика експлозии. Во овој момент, стапува во игра електромагнетната единица за патување на MCCB: силната електромагнетна сила генерирана од големата струја брзо го привлекува железното јадро, придвижувајќи го механизмот за исклучување да го прекине колото во милисекунди - како „сопирачка за итни случаи“ за колото - минимизирајќи ги загубите од дефект во најголема мера.

Дополнително, во зависност од потребите на различните сценарија на апликацијата, MCCB може да бидат опремени со дополнителни заштитни функции. На пример, додавањето на модул за преостаната струја овозможува заштита од истекување за да се спречат електрични удари; инсталирањето на заштитниот модул од пренапон/поднапон ја штити прецизната опрема од оштетување предизвикано од аномалии на напонот, целосно покажувајќи ја флексибилноста на нејзините функции.

III. Клучни параметри: „Тврди индикатори“ за избор на вистинскиот уред

За да се осигура дека MCCB обезбедува оптимална заштита, од клучно значење е изборот на вистинските параметри. Следниве основни параметри директно одредуваат дали прекинувачот може да се прилагоди на одредени електрични сценарија.

Номиналната струја (In) е основен параметар, што се однесува на максималната струја што прекинувачот може постојано да ја носи. Мора точно да се усогласи според моќноста на товарот. На пример, во фотонапонски (PV) систем, номиналната струја на MCCB треба да биде избрана врз основа на излезната струја на PV низата - не треба да биде премногу мала (за да се избегне често исклучување) ниту преголема (за да се спречи губење на неговата заштитна намена).

Капацитетот на прекин (Icu/Ics) е поврзан со способноста за справување со дефекти, што се однесува на максималната струја на дефект што прекинувачот може безбедно да ја прекине. При изборот на MCCB, потребно е да се земе предвид пресметаната вредност на струјата на куса врска на системот за дистрибуција на електрична енергија. Ако капацитетот за прекин е недоволен, прекинувачот може ефикасно да не го прекине колото за време на дефект на краток спој, што наместо тоа ќе доведе до посериозни безбедносни несреќи.

Номиналниот напон (Ue) мора да одговара на нивото на напон на колото. Вообичаените оценки вклучуваат 220V еднофазни и 380V трифазни. Неусогласеноста на напонот не само што ќе влијае на нормалното функционирање на прекинувачот, туку може да ги оштети и внатрешните компоненти.

Кривата на исклучување ја одредува заштитната чувствителност. Вообичаените типови на криви (B, C, D) се погодни за различни оптоварувања. На пример, кривата C е применлива за осветлување и оптоварување на општа моќност, додека Кривата D - со посилна толеранција за приливни струи - е посоодветна за опрема со високи стартни струи, како што се мотори и компресори.

IV. Апликации со широк опсег: „Безбедносна бариера“ од индустријата до секојдневниот живот

Со своите одлични перформанси, MCCB се применуваат во речиси сите аспекти на нисконапонската дистрибуција на електрична енергија.

На полето на дистрибуција на индустриска енергија, MCCB делуваат како „менаџери за безбедност“ во фабричките работилници, обезбедувајќи заштита од преоптоварување и краток спој за опремата со голема моќност како што се моторите, производствените линии и големите машински алати, со што се обезбедуваат производствените процеси да не се прекинуваат поради дефекти на колото.

Во градежните електрични системи - без разлика дали се работи за трговски центри, деловни згради или високи станбени згради - MCCB често се користат како главни прекинувачи во дистрибутивните кутии или заштитни прекинувачи за дистрибуција на електрична енергија на подот. Тие ја штитат електричната безбедност на целата зграда и спречуваат големи прекини на електрична енергија или пожари предизвикани од дефекти на локалното коло.

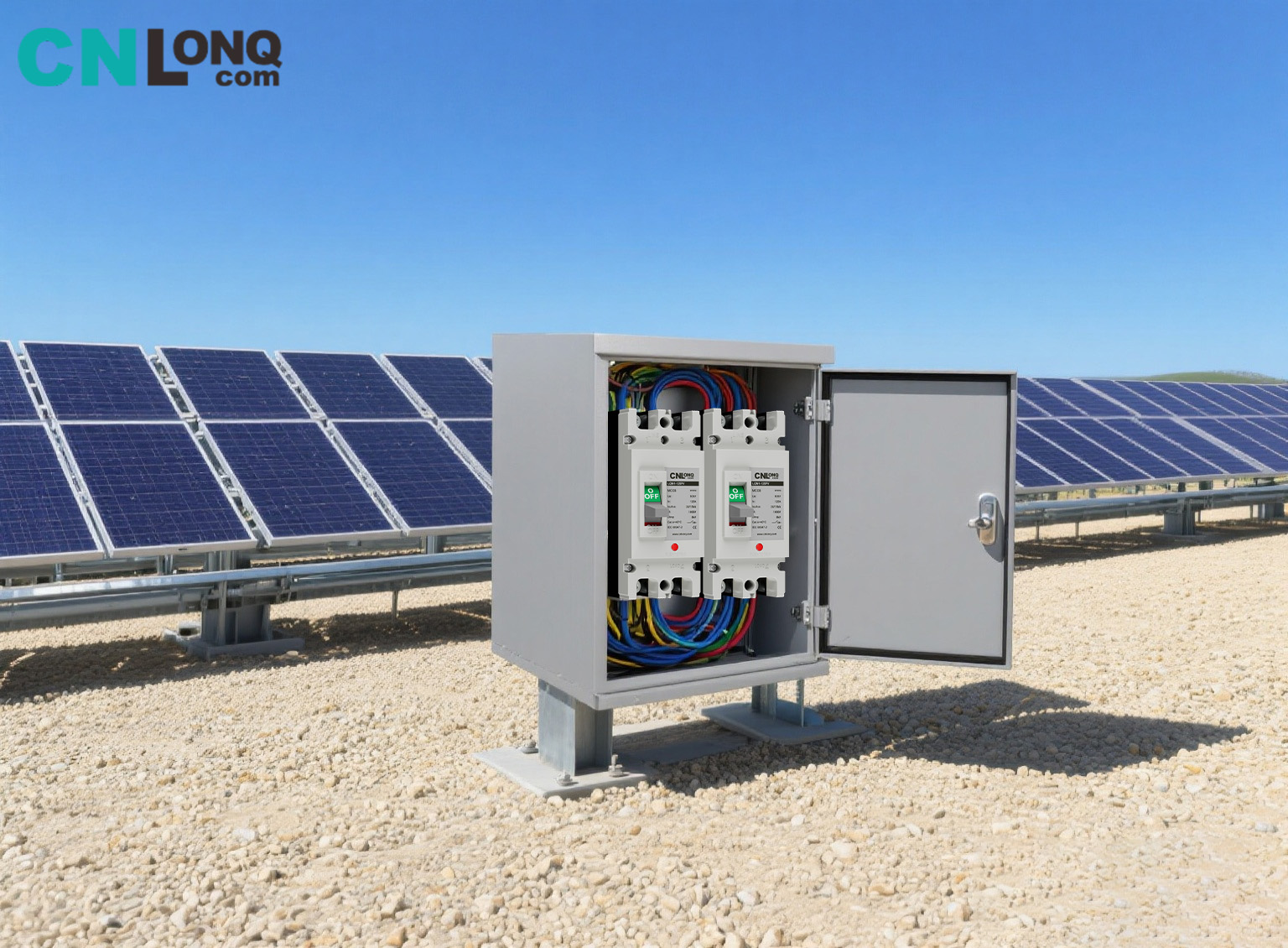

Во новиот енергетски сектор нивната улога е подеднакво критична. Во PV системите, MCCB се инсталирани во комбинирани кутии и на страната на инвертерот за да се заштитат излезните кола на PV-низите; во системите за складирање енергија, тие ги чуваат колата на батериите, спречувајќи безбедносни ризици како што се преполнување и краток спој на батериите и обезбедувајќи заштита за примена на чиста енергија.

Дури и во цивилни сценарија со голема моќност, како што се вили и големи резиденции, MCCB може да обезбеди сигурна заштита за апарати за домаќинство со голема моќност како што се централни климатизери, електрични бојлери и системи за прочистување на водата во целата куќа, решавајќи го проблемот со недоволната номинална струја во обичните MCB.

V. Основни предности: Зошто MCCB се „претпочитан избор“?

Во споредба со другите заштитни уреди, MCCB имаат посебни предности - клучна причина за нивната широка примена.

Силната еколошка приспособливост е главен белег. Пластичното изолирано куќиште со висока цврстина може да издржи сурови средини како што се високи температури, ниски температури, влажност и УВ зрачење. Без разлика дали се работи за надворешни PV електрани или подрумски простории за дистрибуција, MCCB може да работи стабилно и со помала веројатност да стареат или да пропаднат поради фактори на животната средина.

Високата сигурност се рефлектира во прецизноста на основните компоненти. Клучните делови како што се единиците за патување одржуваат стабилна прецизност и постои мал ризик од погрешно работење или дефект на заштитата при долготрајна употреба, обезбедувајќи континуирана заштита за безбедноста на колото.

Лесното ракување и одржување го намалуваат прагот за употреба. Со компактна структура и умерена големина, MCCB може директно да се интегрираат во различна опрема за дистрибуција на енергија без сложени алатки за време на инсталацијата. Секојдневното одржување бара само редовни проверки за оштетување на куќиштето или лабави жици и годишен рачен тест на „копчето за патување“ - не е потребна честа замена на компонентите, што значително ги намалува трошоците за работа и одржување.

Понатаму, добрата проширливост им овозможува на MCCB да се прилагодат на интелигентните потреби. Со додавање на помошни контакти и алармни модули, може да се реализираат функции како далечинско следење и алармирање на дефекти, задоволувајќи ги барањата за интелигентно управување во современите системи за дистрибуција на електрична енергија.

VI. Употреба и одржување: Обезбедување на „Гардијан“ да работи долгорочно

За да се обезбеди MCCB да одржуваат стабилни перформанси на долг рок, стандардизирана употреба и редовно одржување се неопходни.

Потребно е строго почитување на стандардите за инсталација. При поврзување со жици, терминалите мора да се затегнат за да се избегне прегревање предизвикано од слаб контакт; жиците под напон, неутралните жици и жиците за заземјување мора да бидат правилно поврзани. Свртувањето на поларитетот може да ја направи заштитната функција неефикасна, создавајќи потенцијални безбедносни опасности.

Не треба да се занемари секојдневното одржување. Се препорачува секој квартал да се проверува дали има оштетувања на куќиштето или пукнатини и лабави терминали. Секоја година, рачно притискајте го „копчето за патување“ за да тестирате дали заштитната функција работи нормално - ако копчето не успее да активира патување, потребна е навремена проверка или замена.

Во исто време, мора да се имаат на ум табуата за замена: по патување предизвикано од дефект, не го ресетирајте прекинувачот слепо. Прво, идентификувајте ја причината за дефектот (на пр., преоптоварена опрема или точки на краток спој во линијата) и ресетирајте ја само откако ќе се реши дефектот. Ако прекинувачот се активира повеќепати или куќиштето е оштетено, треба веднаш да се замени дури и ако нема очигледни надворешни оштетувања - „неисправна работа“ не е дозволена, бидејќи може да доведе до безбедносни несреќи поради стареење на опремата.

Од основна структура до основни функции, од избор на параметри до практична примена, MCCB градат цврста „безбедносна бариера“ за нисконапонските системи за дистрибуција на електрична енергија. Разбирањето и правилното нивно користење подобро ќе ја осигура безбедноста на колото и ќе обезбеди силна поддршка за стабилното функционирање на производството и секојдневниот живот.
