Сеопфатен водич за соларни PV системи: од работни принципи до клучни компоненти

Сончевите фотоволтаични (PV) системи брзо растат ширум светот како клучно решение за чиста енергија. Сепак, многу луѓе не се запознати со тоа како тие работат и нивните критични компоненти. Оваа статија дава детална анализа за тоа како соларни PV системи се структурирани и работат, со детални објаснувања на клучните опрема, како што се комбинирани кутии, над/под-напонски заштитници, изолатори, прекинувачи за изолатори, соларни конектори, осигурувачи и обликувани прекинувачи на случаи (MCCBS).

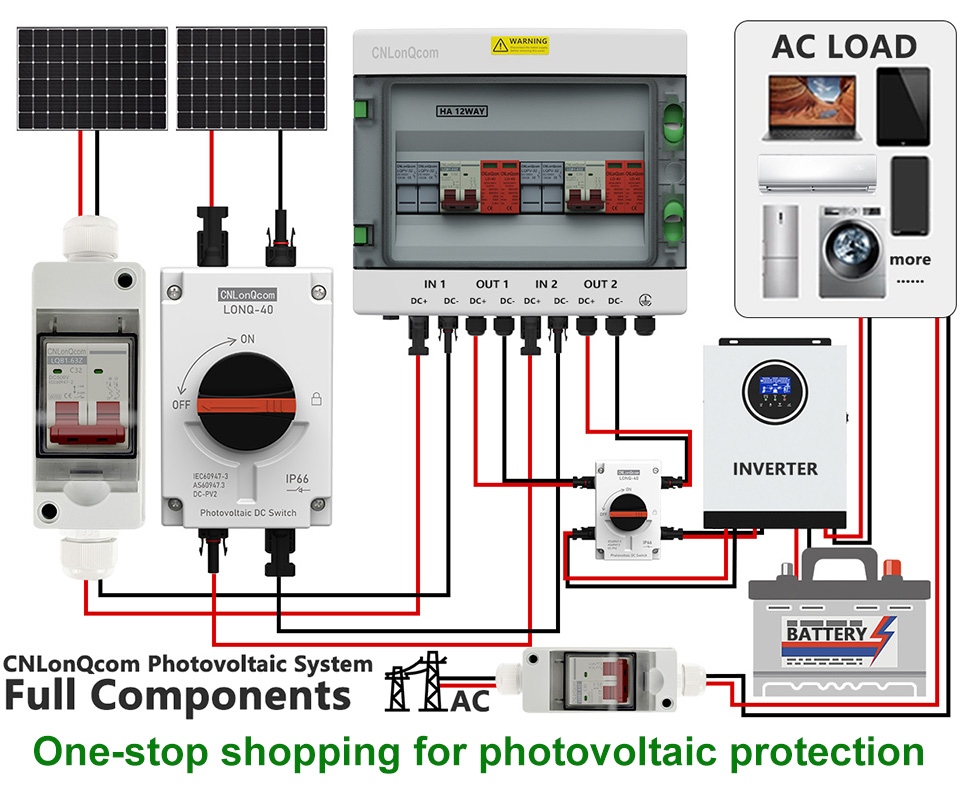

1. Како е структуриран сончевиот PV систем?

Основната цел на сончевиот PV систем е да ја претвори сончевата светлина во електрична енергија и безбедно да ја испорача во решетката или складирањето на енергија. Комплетен систем обично ги вклучува следниве компоненти:

Соларни панели (PV модули) → ја апсорбираат сончевата светлина и генерираат директна струја (DC)

Комбинер кутија (LQX/LqtСерија) → Комбинира струи од повеќе соларни панели

Инверторот → го претвора DC во наизменична струја (AC)

Уреди за дистрибуција и заштита на електрична енергија ((осигурувачи, Прекинувачи на кола,прекинувачи за изолатори, итн.) → Обезбедува безбедност на системот

Систем за складирање на енергија (по избор) → чува вишок електрична енергија (на пр., Литиум батерии)

Решетка или оптоварување → напојува моќ на домови, деловни активности или мрежа

2. Како работи соларен PV систем?

(1) Фотоволтаичен ефект и производство на електрична енергија

Сончевата светлина ги штрајкува соларни панели (PV модули), а силиконскиот полупроводнички материјал ги апсорбира фотоните, генерирајќи директна струја (DC).

Еден панел обично произведува 30V-50V (DC), со струја во зависност од интензитетот на сончевата светлина и ефикасноста на панелот.

(2) Тековно комбинирање (комбинаторска кутија)

Повеќе панели се поврзани во серија или паралелно, а комбинираната струја тече во PV комбинаторска кутија за централизирано управување.

Комбинираната кутија вклучува осигурувачи, заштита од пренапони (SPD) и тековно следење за да се спречат преоптоварување или кратки кола.

(3) DC дистрибуција и заштита на електрична енергија (осигурувачи, прекинувачи за изолатори, MCCBS)

Осигурувач (серија LQPV-32): спречува прекумерна струја да ја оштети опремата.

Изолаторски прекинувач (серија LONQ-40): Рачно ги исклучува кола за одржување.

Пребиен прекинувач на кола (серија LQM1/M3): Обезбедува заштита од преоптоварување и краток спој (на пр. MCCB со оценка со 1000V DC).

(4) Конверзија на инверторот (DC → AC)

DC Power влегува во инверторот, претворајќи го во 220V/380V AC за домаќинство или индустриска употреба.

Системите врзани со мрежа ја хранат вишокот на моќност на мрежата, додека системите надвор од мрежата ја чуваат во батерии.

(5) Заштита од над/под-напон (серија AVP 2P/4P)

When grid voltage fluctuates, the over/under-voltage protector automatically cuts off power to prevent equipment damage.

(6) жици и врски (соларни конектори)

Сончевите конектори MC4 се стандард во индустријата, обезбедувајќи водоотпорен, отпорен на корозија и преносот со висока струја (на пр., 30A/1000V).

3 Клучни компоненти на соларен PV систем

(1) PV комбинаторска кутија

Функција: Комбинира повеќе жици на соларни панели и обезбедува заштита.

Клучни компоненти:

Осигурувачи (заштита од прекумерна струја)

Уред за заштита на пренапони(СПД) (заштита на молња)

Мониторинг на струја/напон (изборни паметни карактеристики)

(2) Заштитник на над/под-напон (OVP/UVP)

Функција: Мониториран напон на мрежата и ја исклучува моќноста ако напонот е превисок (> 270V AC) или премногу низок (<170V AC).

(3) прекинувач за изолатор DC

Функција: Рачно ги исклучува DC кола за безбедно одржување.

Заеднички типови:

Прекинувачи за ротирачки изолатори (погодни за употреба на отворено)

Изолатори од типот на прекинувач (со интегрирана заштита)

(4) соларни конектори (стандард MC4)

Клучни карактеристики:

Водоотпорна, УВ-отпорна, толеранција со висока температура

Оценета струја: 30а

Номинален напон: 1000V DC

(5) PV осигурувачи (серија GPV/GR)

Функција: Ги штити PV -низите од кратки кола и преоптоварување.

Разлики од стандардни осигурувачи:

Оценка на висок напон (DC 1000V+)

Висок капацитет на кршење (може да ги прекине големите струи на дефекти)

(6) Прекршен прекинувач за кола (MCCB за соларна)

Функција: Обезбедува заштита од преоптоварување и краток спој за DC системите.

Типични спецификации:

Номинален напон: DC 1000V

Оценета струја: 32А-250А

4. Апликации на соларни PV системи

Сонцето за станбени покриви (5kW-10kW, со складирање)

Комерцијални и индустриски PV растенија (50kW-1MW, врзани за мрежа)

Сончеви системи надвор од мрежата (далечински области, батерии)

Агроволтаици (соларна + земјоделска интеграција)

5. Идни трендови: Попаметни и поефикасни соларни системи

Паметно следење: Следење во реално време преку мобилни апликации (на пр., Генерирање на електрична енергија, сигнали за дефекти).

Интеграција на соларна + складирање: Хибридни системи како Tesla Powerwall.

MicroInverters: Оптимизира секој панел поединечно за поголема ефикасност.

Заклучок

Сончевите PV системи работат преку процесот на PV модули → Комбинер кутија → Инвертер → Дистрибуција на напојување → Решетка/складирање, со критични компоненти како комбинирани кутии, осигурувачи, прекинувачи за изолатори, конектори и MCCB, кои обезбедуваат ефикасни, безбедни и стабилни перформанси.

Ако размислувате за соларна инсталација, изберете CNLONQCOM висококвалитетни PV компоненти + уреди за професионална заштита за да го зголемите животниот век на системот и ефикасноста на производство на електрична енергија!

🔋 Ајде да разговараме: Кој аспект на сончевите PV системи ве интересира најмногу?
