PV Combiner Box: Комплетен водич за компоненти и инсталација

Прво, која е кутијата за фотоволтаични спојници?

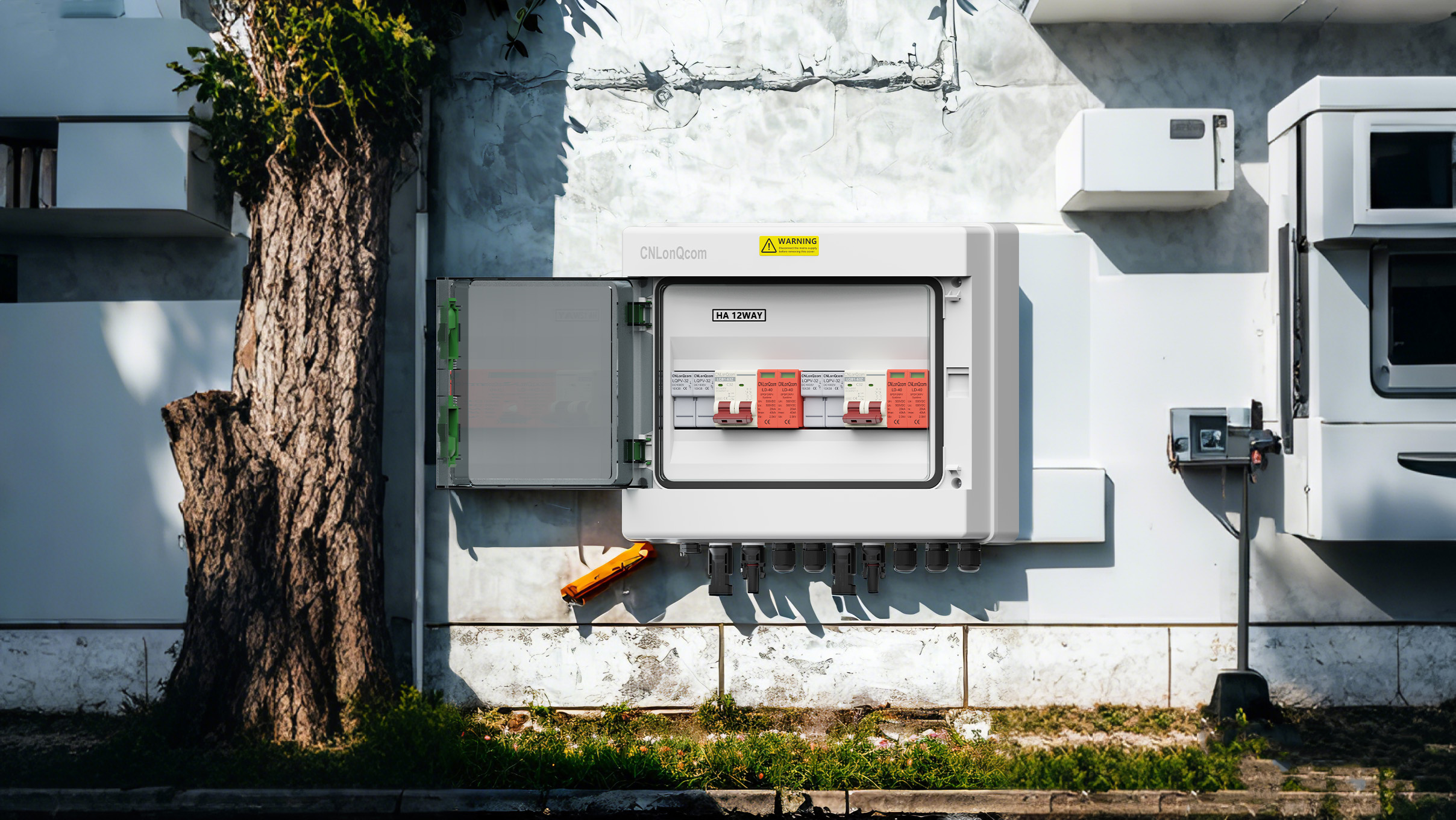

PV комбинаторска кутија(PV Combiner Box) е клучна електрична опрема на системот за производство на соларна енергија, главно се користи за централизирана директна струја на фотоволтаични серии и обезбедува прекумерна заштита, молња и други функции за заштита за да се обезбеди безбедно и ефикасно работење на електроцентралата.

Второ, составот на кутијата за фотоволтаични спојници

Основни компоненти:

Влезен терминал: Поврзете повеќе PV модули (на пример, 6-16 PV модули, секој поддржува 10A-15A).

Осигурувачи/Прекинувачи на кола: Заштитете ја секоја низа од оштетување на прекумерна струја (најчесто спецификациите на DC1000V/20A).

Модул за заштита на молња: Заштитник на SPD Surge (капацитет за празнење од 40Ka).

Помошни делови:

DC прекинувач за изолација: Коло за отсекување на итни случаи.

Водоотпорно куќиште: IP65 Оценка за заштита, погодна за надворешна околина.

Трето, чекори за инсталација и жици

1. Подготовка пред инсталацијата:

Потврдете ја позицијата на инсталацијата (близу до фотоволтаичната низа и подалеку од директна сончева светлина).

Проверете го копнениот терминал на садот (отпорност на земја ≤4Ω).

2 Процес на жици:

Влез на групна низа:

Поврзете го соодветниот терминал со поларитет (+/-) за да се осигурате дека напонот на секој терминал е конзистентен.

Обезбедете го конекторот MC4 за да спречите виртуелно греење.

Излезен крај:

Поврзете се со влезниот терминал DC на инверторот (област на пресек на кабел ≥4mm²).

Земјиште за заштита на молња:

Земјиштето кабел SPD (≥6mm²) се поврзува со лентата за земја.

3. Тест за напојување:

Измерете го напонот на отворено коло (одговара на опсегот на влез на инверторот).

Проверете дали интелигентните податоци за набудување се пренесуваат правилно.

4. Мерки на претпазливост

Спецификации за безбедност:

Носете ракавици за изолација за време на работењето. Не работи со живо.

Ако страната на DC има висок напон (600V до 1500V), треба да поставите етикета за предупредување.

Предлози за одржување:

Редовно чистете го полето и проверете го статусот на осигурувачот.

Тест СПД модул Ефективност пред сезоната на грмотевици.

Пет, предлози за избор

Во зависност од големината на електраната:

Мало домаќинство: 6-8 влез, интегрирана основна функција за заштита.

Индустриска и комерцијална централа: 12-16, со интелигентен мониторинг и далечинска комуникација.

Изберете TUV/IEC овластени автобуски кутии, како што се производи од серија CNLONQCOM, за да обезбедите 25 години долгорочна заштита!

Фотоволтаичната кутија за спојување е „безбедносен центар“ на електраната, а правилната инсталација и одржување може значително да ја подобри ефикасноста на производство на електрична енергија. Доколку ви требаат специфични препораки за модели или технички решенија, слободно се консултирате со CNLONQCOM!
