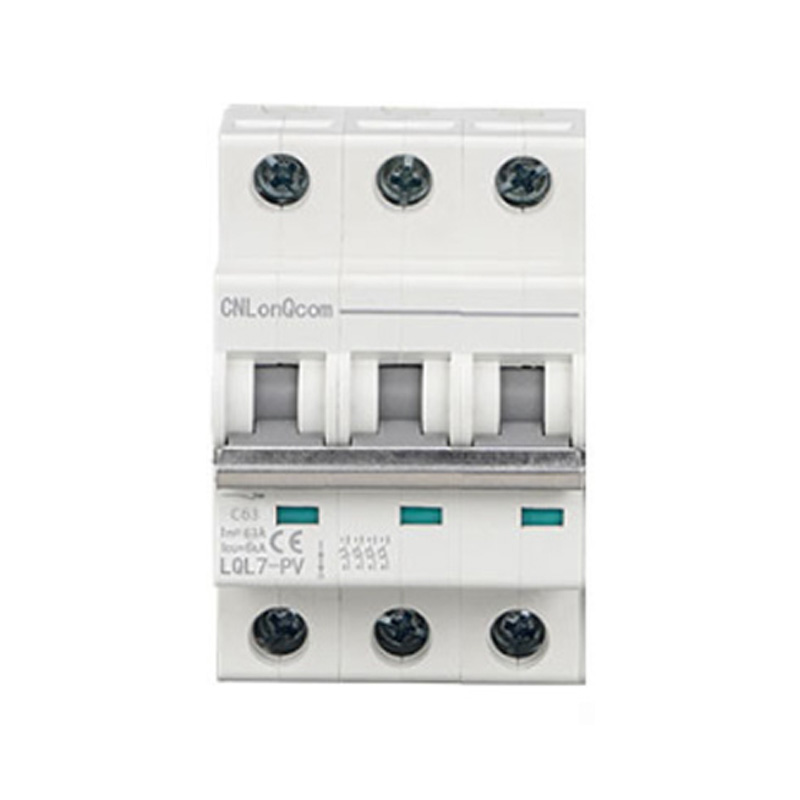

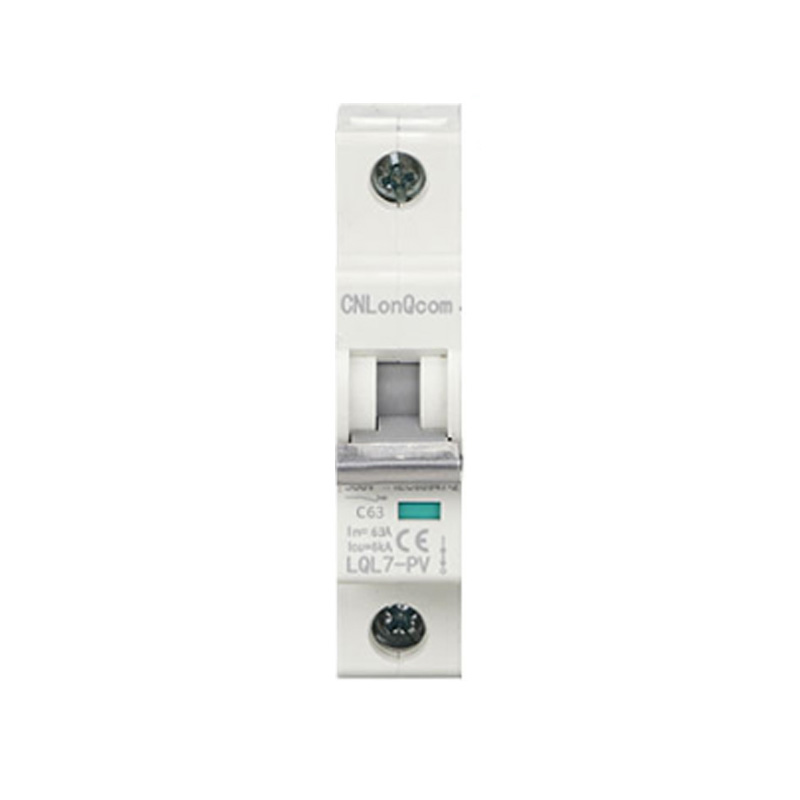

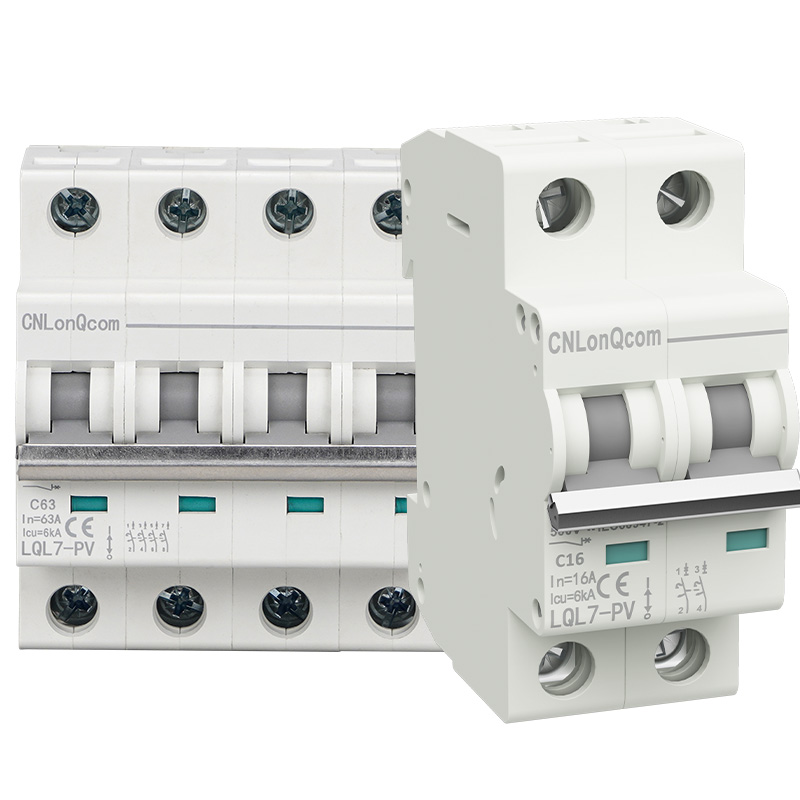

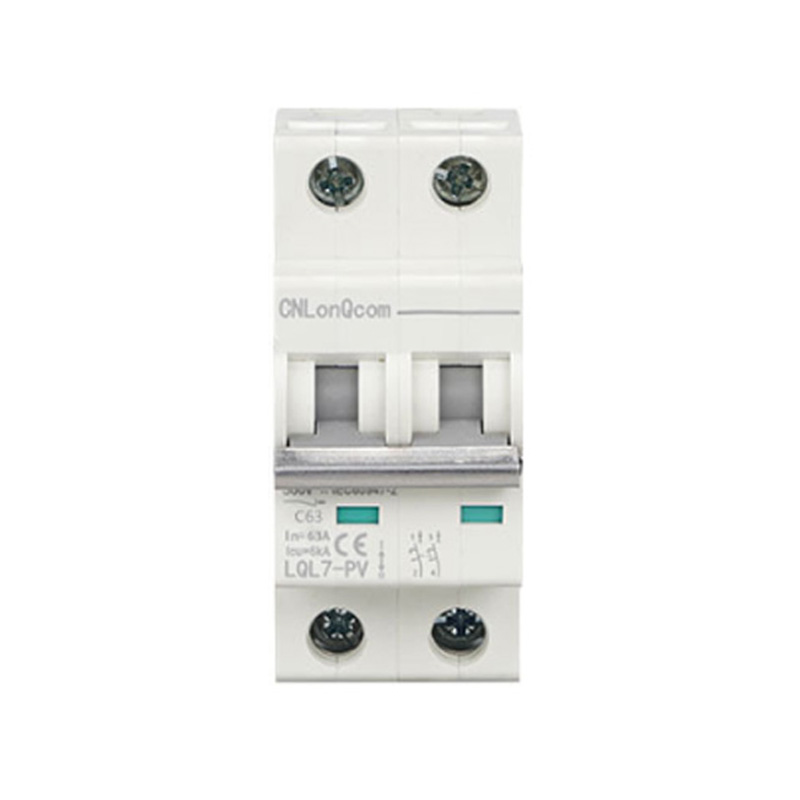

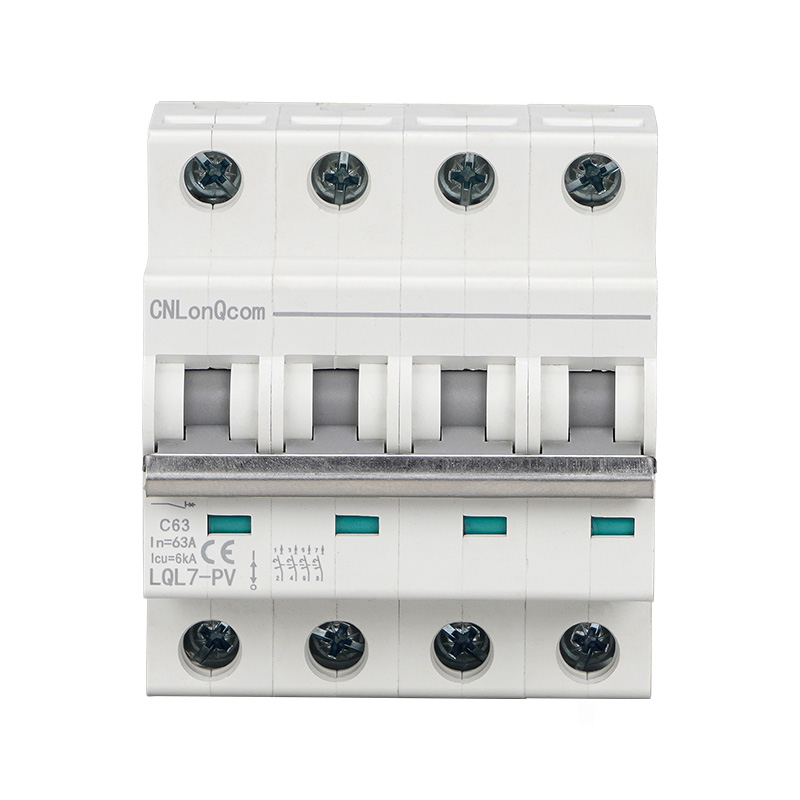

CNLonQcom е фабрика во Кина специјализирана за производство на DC прекинувач LQL7-PV. Овие прекинувачи се користат за заштита и контрола од прекумерна струја во системи за складирање на соларни фотоволтаични батерии и струјни кола. Тие се достапни во различни номинални струи како што се 10A, 16A, 32A, 40A, 50A, 63A, 80A, 100A и 125A.
Прекинувач од серијата LQL7-PV | LQL7-PV | ||||
Номинална струја на степен на рамка (A) | 63 | ||||
|
Електрични перформанси | ||||
Ue номинален работен напон (V DC) | 1P:DC250V 2P:DC550V 3P:DC750V 4P:DC1000V | ||||
Оценета струја во (А) | 6-10-16-20-25-32-40-50-63 | ||||
Номинален изолациски напон Ui (V DC) | 1P: DC250V 2P: DC550V 3P: DC750V 4P: DC1000V | ||||
погоден ударен напон Uimp (kV) | 4 | ||||
Краен капацитет на кинење lcu (kA) | 6 | 6 | 6 | 6 | |
Капацитет на работа lcs (%lcu) | 75% | 75% | 75% | 75% | |
Тип на крива | C | ||||
Тип на патување | Термичко-магнетна | ||||
Механички | Вистинската просечна вредност | 20000 | |||
Стандардна вредност | 8500 | ||||
Електрични | Вистинската просечна вредност | 2500 | |||
Стандардна вредност | 1500 | ||||
|
Контрола и индикација | ||||
Ослободување од шант (SHT) | Опција | ||||
Ослободување на недоволно напон (UNT) | |||||
Помошен контакт (AX) | |||||
Контакт за аларм (AL) | |||||
|
Поврзување и инсталација | ||||
Капацитет на жици (mm2) | Во ≤ 32A,1~25mm2,1 ≥ 40A,10~35mm2 | ||||
Амбиентална температура (℃) | -90 | ||||
Висина | ≤ 2000 | ||||
Релативно навлажнување | ≤ 95% | ||||
Ниво на загадување | 3 | ||||
Опкружување за инсталација | Нема очигледни шокови и вибрации | ||||
Категорија за инсталација | Класа Ⅲ |
||||
Инсталација | DIN Стандардна шина |
